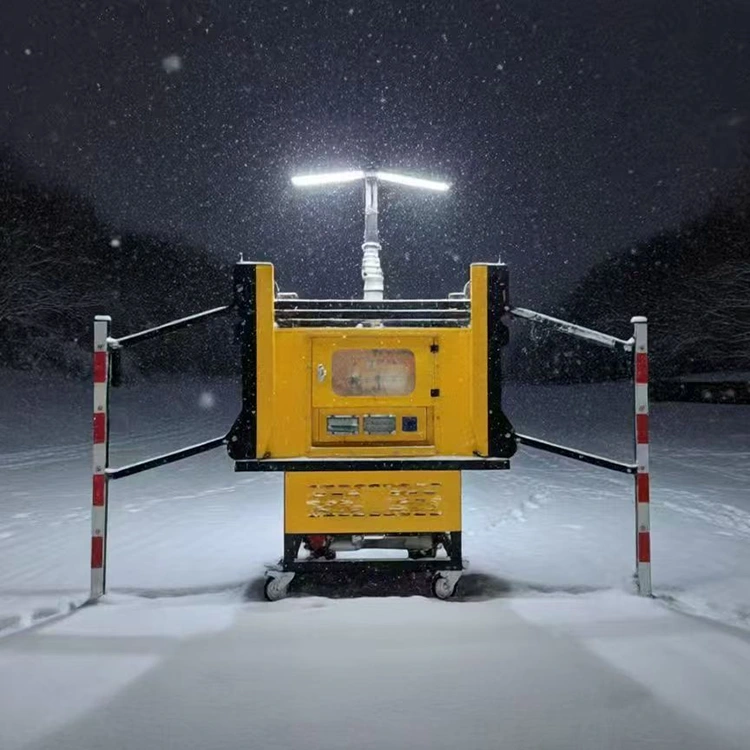

Automatinis pakrovimas ir iškrovimas Mobilus apšvietimo bokštas

Automatinio pakrovimo ir iškrovimo mobilusis apšvietimo bokštas turi integruotą automatizuotą pakrovimo ir iškrovimo struktūrą, todėl nereikia kranų, šakinių krautuvų ar kitų pagalbinių mechanizmų. Jis gali greitai nusileisti, išsiskleisti, sulankstyti ir laikyti save naudodamas tik savo struktūrą. Patogus transportavimas ir efektyvus išdėstymas vietoje žymiai sumažina darbo jėgos ir pasiruošimo laiką.

Pagrindiniai privalumai

Greitas savaiminis įkėlimas ir diegimas

Integruota automatinė pakrovimo ir iškrovimo sistema

Nereikia jokios išorinės kėlimo įrangos

Vieno asmens valdymas transportavimui ir nustatymui

Diegimo laikas ≤ 180 sekundžių

Didelio našumo 360° apšvietimas

4×1000W LED didelio ryškumo lempos

360° reguliuojamas apšvietimo aprėptis

Apšvietimo diapazonas iki 120 metrų

Šviesos srautas ≥ 380 000 lm

Stabili, sumažinta akinimo šviesa, skirta nakties operacijoms

Stiprus prisitaikymas prie lauko

IP67 vandeniui atsparios lempos galvutės

Atsparumas vėjui iki 8 lygio

Dulkėms ir korozijai atspari konstrukcija

Veikia lyjant, sningant, smėlyje ir esant ekstremalioms temperatūroms

Ilgas veikimo laikas ir lanksti galia

„Honda“ 4 taktų generatorius (5–5,5 kW)

Nepertraukiamo darbo laikas iki 25 val

Dvigubas maitinimo režimas: generatorius arba 220 V maitinimo šaltinis

Išmanioji operacinė sistema

LCD valdymo pultas + belaidis nuotolinio valdymo pultas (≥120m)

Reguliuojamas stiebo aukštis iki 7,3 m

Greitas kėlimas: ≤50s aukštyn / ≤35s žemyn

Saugi ir paprasta valdymo sąsaja

Techniniai parametrai

1. Nominali įtampa: AC 220V, 50Hz

2. Lempos galvutės galia: 4×1000W LED šviesos šaltinis

3. Apšvietimas: kai lempos galvutė yra 90° kampu į žemę,

apšvietimas 20 metrų atstumu nuo šviesos centro turi būti didesnis nei 6 000 Lx,

daugiau nei 1000 Lx 50 metrų atstumu,

ir daugiau nei 200 Lx 120 metrų atstumu.

4. Generatoriaus galia: 5～5,5kW

5. Apšvietimo bokšto kėlimo režimas: pneumatinis

6. Maksimalus kėlimo aukštis: 7,3 m

7. Lempos galvutės apsaugos klasė: IP67

8. Paleidimo režimas: rankinis paleidimas + elektrinis paleidimas

9. Nepertraukiamo darbo laikas: 25 valandos

10. Kėlimo laikas: kilimas ≤ 50 s / nusileidimas ≤ 35 s

11. Lempos galvutės reguliavimo diapazonas: vertikaliai 0–135° / horizontaliai 0–360°

12. Generatorių komplektas: Honda, 4 taktų, aušinamas oru

13. Darbinis tūris: 389CC

14. Kuro sąnaudos: 1,7L/h; Kuro bako talpa: 45L

15. Generatoriaus išėjimo įtampa: AC 220V, 50Hz

16. Bendras svoris: 600KG

7. Bendri matmenys:

Išdėstytas: ≤ 2500 × 1500 × 7300 mm

Saugomas: ≤ 1800×1400×2500mm

18. Apsauginio aptvėrimo šviesos galia: 2×28W

19. Bokšto pakrovimo ir iškrovimo laikas: ≤ 180 s

20. Apšvietimo aprėpties spindulys: 120m

21. Šviestuvų galvučių perjungimas ir stulpo pakėlimas gali būti valdomas per LCD ekraną ir bevielį nuotolinio valdymo pultą; nuotolinio valdymo pulto atstumas ＞ 120m.

Veikimo savybės

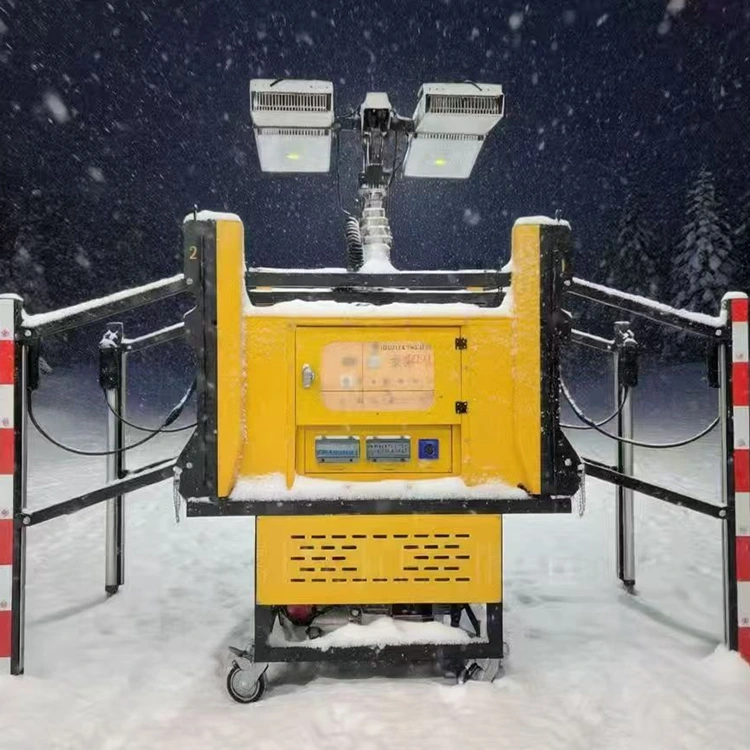

1. Pagrindinis automatinio pakrovimo ir iškrovimo mobiliojo apšvietimo bokšto korpusas yra su fiksavimo konstrukcija ir padengtas milteliniu būdu, kad apsaugotų visus vidinius komponentus. Išmanusis variklio valdymo modulis užtikrina visapusišką variklio stebėjimą ir veiksmingą apsaugą, palengvindamas kasdienę priežiūrą. Lanksčiam mobilumui apačioje sumontuoti keturi vertikaliai sulankstomi judantys ratukai.

2. Pagrindiniame apšvietime naudojami 4 × 1000 W LED šviesos šaltiniai, užtikrinantys didelį ryškumą ir platų aprėpties diapazoną su subalansuotu tolimojo ir trumpo nuotolio apšvietimu. Šviesos šaltinio tarnavimo laikas viršija 10 000 valandų, todėl jis puikiai tinka didelio masto lauko apšvietimui.

3. Bokšte sumontuotas pneumatinis kėlimo stiebas, pagamintas iš 6063 aliuminio lydinio su kieto anoduoto paviršiaus apdorojimu, užtikrinančiu puikų atsparumą korozijai. Maksimalus kėlimo aukštis – 7,3 metro. Keturios lempos galvutės palaiko elektrinį vertikalų apvertimą nuo 0° iki 135° ir 360° horizontalų kampo reguliavimą, kad būtų galima aprėpti visą vietą ne mažesniu nei 120 metrų apšvietimo spinduliu.

4. Varomas generatoriaus agregatas gali nepertraukiamai veikti 25 valandas su pilnu degalų baku. Jis taip pat gali būti prijungtas prie 220 V kintamosios srovės maitinimo šaltinio ilgalaikiam apšvietimui ten, kur yra komunalinė elektra.

5. Įrenginys su integruotu vaizdiniu valdymo skydeliu ir rankiniais valdymo jungikliais pasižymi paprastu, saugiu ir patikimu valdymu.

6. Dėl kompaktiškos bendros konstrukcijos ir stabilaus veikimo bokšte yra keturios atbulinės eigos elektrinio stūmiklio atraminės kojos, leidžiančios pagrindinį įrenginį vientisai pakelti daugiau nei 1000 mm. Jis užtikrina stabilų ir subalansuotą atramą nelygiose statybvietėse, normaliai veikia esant atšiaurioms aplinkoms ir oro sąlygoms bei pasiekia 8 atsparumo vėjui lygį.

7. Optimizuota konstrukcijos konstrukcija užtikrina lengvą judėjimą ir transportavimą. Jis palaiko elektrinį savaiminį pakrovimą ir iškrovimą ant pikapų krovinių gultų, atspindintį humanizuotą dizaino koncepciją.

8. Lempos galvučių bendras šviesos srautas: ≥380 000 lm; Triukšmo lygis: normaliai eksploatuojant veikimo triukšmas, išmatuotas 7 metrų atstumu aplink variklį, yra ne didesnis kaip 62 dB.

9. Aplink pagrindinį įrenginį sumontuotas 2 × 28 W apsauginių turėklų žibintų rinkinys, pasižymintis puikiu atsparumu vandeniui ir dulkėms.

Taikymo sritis

Šis automatinio pakrovimo ir iškrovimo mobilusis apšvietimo bokštas tinka įvairiems scenarijams ir tenkina didelio ploto, didelio ryškumo apšvietimo poreikį keliose srityse. Jis taikomas įvairioms didelės apimties statybos operacijoms, kasybos darbams, lauko tyrinėjimams ir gamyklos išplėtimo projektams, užtikrinant pakankamą apšvietimą įvairiems darbams naktį arba prasto apšvietimo sąlygomis, kad būtų užtikrintas statybos efektyvumas ir eksploatavimo saugumas.

Tuo tarpu jis tarnauja kaip esminis apšvietimo įtaisas avarinėms gelbėjimo misijoms. Jis plačiai naudojamas elektros, ryšių ir kelių įrenginių priežiūrai ir avariniam remontui, staigioms avarijoms vietoje, potvynių prevencijai ir kovai su potvyniais, taip pat gelbėjimui ir pagalbai nelaimės atveju. Jis užtikrina stabilų didelio ploto avarinį apšvietimą, kad padėtų avarinėms komandoms atlikti gelbėjimo darbus ir veiksmingai valdyti pavojus.
